TL型鋼制拖鏈

1 拖鏈按照意大利技術生產。2 當需要非標準的彎曲半徑或結構與標準有異的拖鏈時,可與本公司另行協議制造。3 當拖鏈超過允許的最大寬度Bmax
訂購熱線:0317-6089569
立即咨詢

TL型鋼制拖鏈

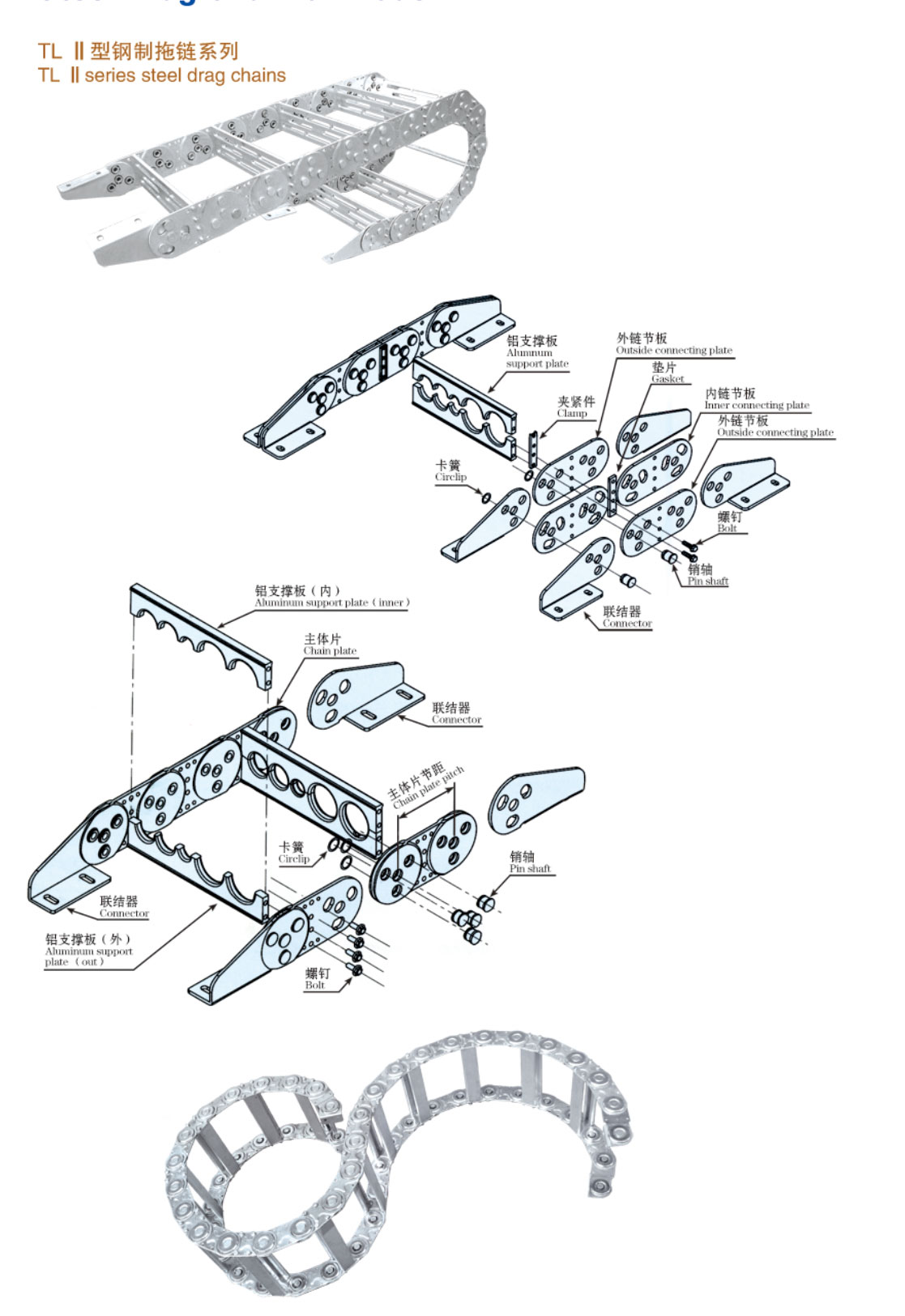

TL系列拖鏈的主體是由鏈板(優質鋼板鍍鋅)支撐板(擠拉鋁合金)軸銷(合金鋼)等部件組成,使電纜或橡膠管與拖鏈之間不產生相對運動,不產生扭曲變形,鏈板經鍍鋅處理外形效果新穎,結構合理,靈巧強度高,剛性好不變形,安裝方便,使用可靠,易拆裝,尤其是本產品采用了高強度耐磨材料,合金鋼為軸銷,提高了產品的耐磨強度,彎曲更靈活,阻力更小,降低了噪音,從而可保證長時間使用不變形,不下垂。

由于本產品外觀精美,可在較大程度上增強機床設備的整體藝術美觀效果,增強我國機床、機械設備在國際市場的競爭能力。

1.拖鏈可適應最大移動速度40米/分。

2.拖鏈在最大移動速度時,噪聲聲壓級不大于68分貝。

3.拖鏈安全使用壽命不小于100萬次(往復)。







1.拖鏈按照意大利技術生產。
2.當需要非標準的彎曲半徑或結構與標準有異的拖鏈時,可與本公司另行協議制造。
3.當拖鏈超過允許的最大寬度Bmax時,可采用由三條鏈帶平行組成的復合拖鏈來完成,見下面圖示。

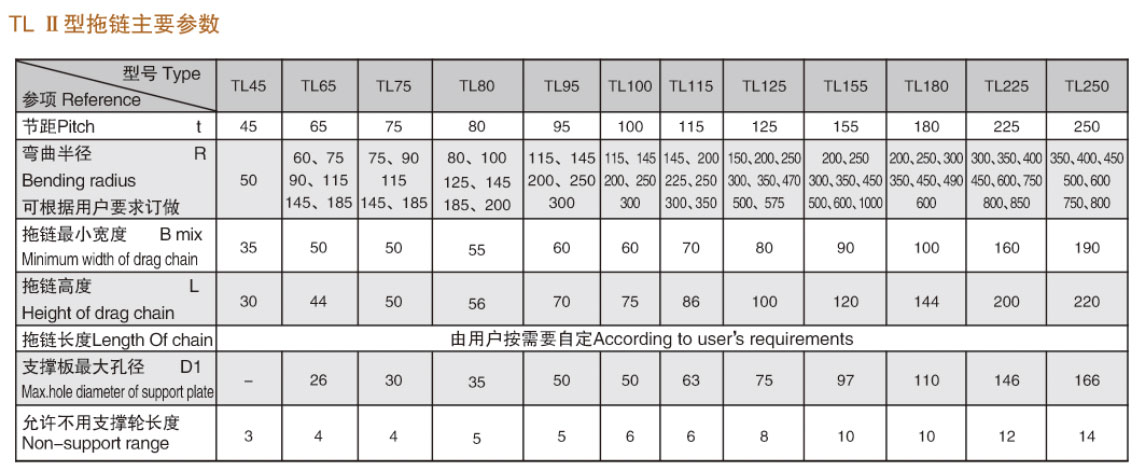

拖鏈的選用

1.支撐板內腔孔徑D1=d+0.1d(取整數)。其中d=電線、電纜、液、氣軟管的外徑。
2.根據支撐板內腔最大孔徑Dmax來確定鏈板高度hg和拖鏈型號TLXX。
3.根據拖鏈功能要求來確定支撐板型式,拖鏈的彎曲半徑:
(1)當拖鏈需承載較大管、纜負荷時,應選用高強度支撐板I型(整塊式)。
(2)當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時,可選用支撐II型。屬分開式類型支撐板。
(3)安裝管纜的規格品種較多時,可選用支撐板III型(框架式)。
4.根據安裝管纜的數量來決定支撐板寬度B1,從而可得拖鏈寬度B。
5.拖鏈?zhǔn)褂脠龊匣蚴墉h(huán)境影響時,需要采用鋼帶防護支撐板時,請與本公司另行提出。


帶三條鏈板的拖鏈

因?yàn)橹伟遄畲箝L度為600mm-650mm,在較寬拖鏈上可以裝置一個或多個拖鏈鏈板。另外的原因是,可提高較寬的拖鏈的穩定性,此外也可通過第三條鏈板將套管與電纜隔開。
注:GLE型取參數D,12,e,TL型取f,j,k.

液壓管的彈性狀況

要注意,液壓管在壓力下會伸長或縮短,因此,應考慮到軟管的彈性系數,特別是在高壓及拖鏈長度較長的情況下,應引起注意。
